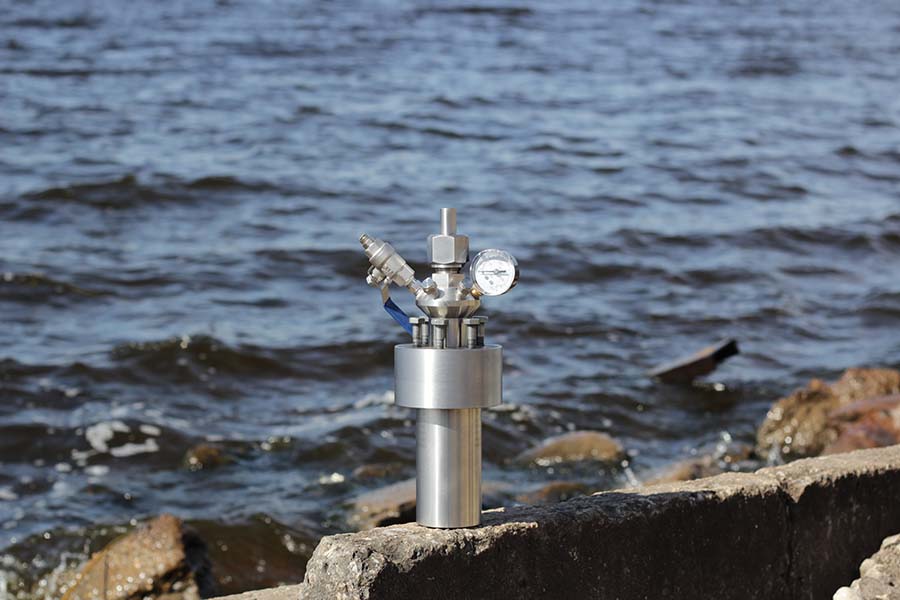

В одном из научно-исследовательских центров города Дубна с успехом работает наш реактор высокого давления АН-035.
Летом 2020 года к нам обратились сотрудники лаборатории с просьбой изготовить для них реакционную емкость объемом 350 мл. с возможностью установки в дальнейшем системы перемешивания содержимого посредством магнитной муфты.
Такую систему мы разработали за 20 рабочих дней.
Предусмотрели возможность смонтировать узел перемешивания.
Для того чтобы реактор было возможно использовать без магнитной муфты, ее порт мы заглушили соответствующей заглушкой.
На крышке разместили кран для ввода продукта и газовой среды.
Датчик температуры процесса передает данные на внешний источник нагрева, жидкостной термостат.
Предохранительный клапан настроили на срабатывание при достижении давления в 250 атмосфер.
Нагрев емкости для процесса синтеза исходных компонентов осуществляет циркуляционный термостат немецкой компании Huber.
Реакционный сосуд помещается в жидкостную баню, заполненную теплоносителем в которой нагревается до температуры + 160С.
Продолжительность процесса составляет 5,5 часов.
По истечение заданного интервала времени, термостат переключается в режим охлаждения и плавно снижает температуру до + 40С.
Далее, крышка реактора отстыковывается и содержимое реакционной емкости извлекается для изучения полученных результатов.
В итоге система состоит из:

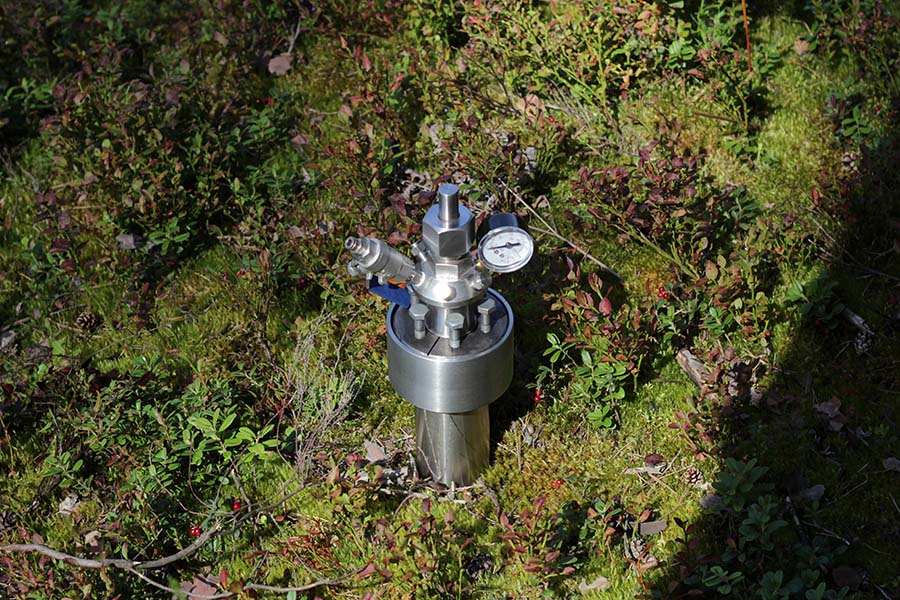

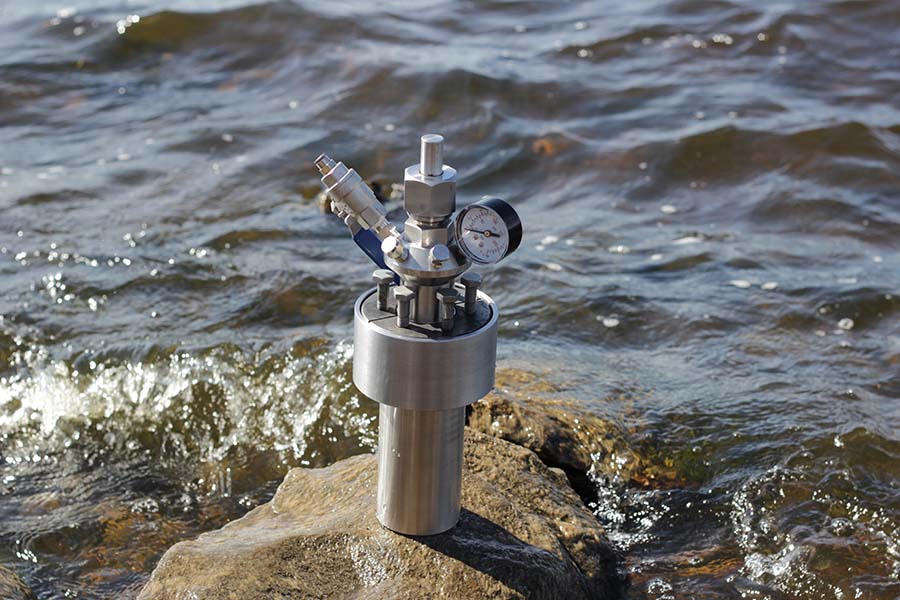

- Реактора высокого давления, с возможностью установки верхнеприводной мешалки, посредством монтажа магнитной муфты.

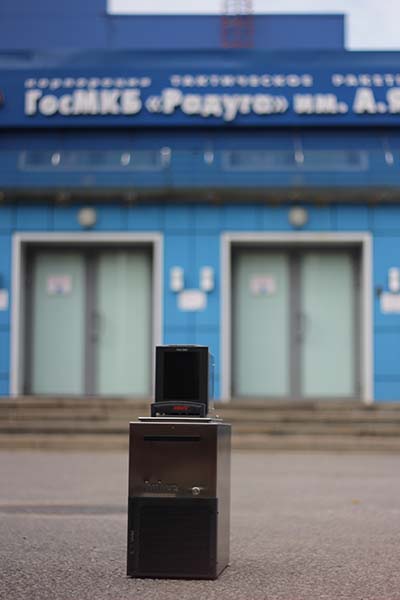

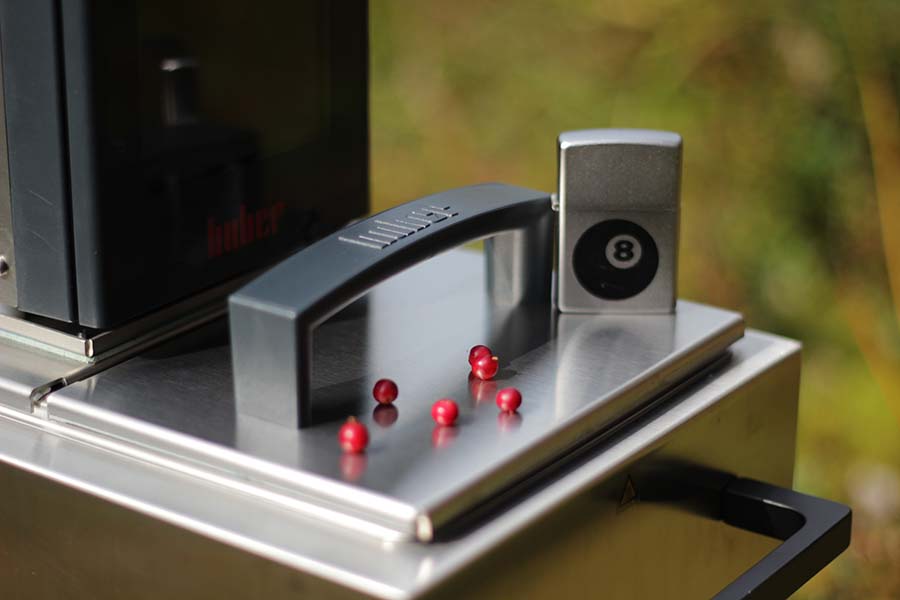

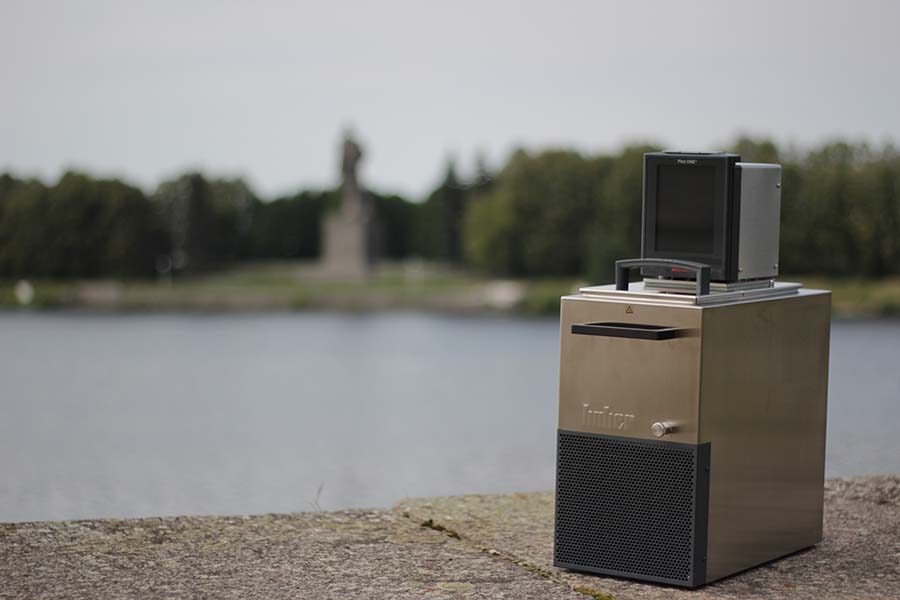

- Жидкостного циркуляционного термостата немецкой компании Peter Huber, модели СС-К6.
- Погружной емкости для размещения реактора высокого давления АН - 035.
