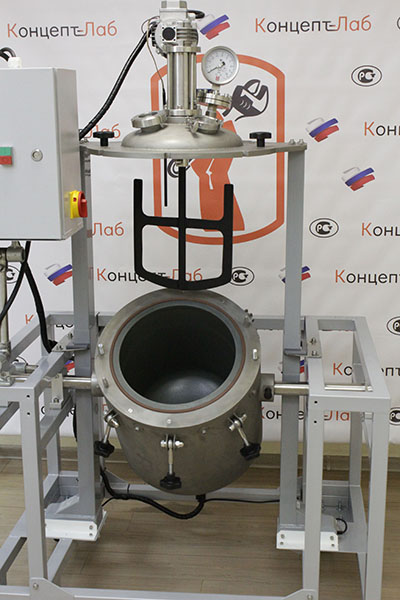

Реактор РКЛ-30 сделан из нержавеющей стали AISI 316Ti и предназначен для процесса выщелачивания руд и концентратов цветных металлов в условиях научно исследовательской лаборатории.
Электрическая схема нагрева стенки реактора.
Электролифт емкости для комфортной работы.
Система опрокидывания сосуда, облегчающая обслуживание.

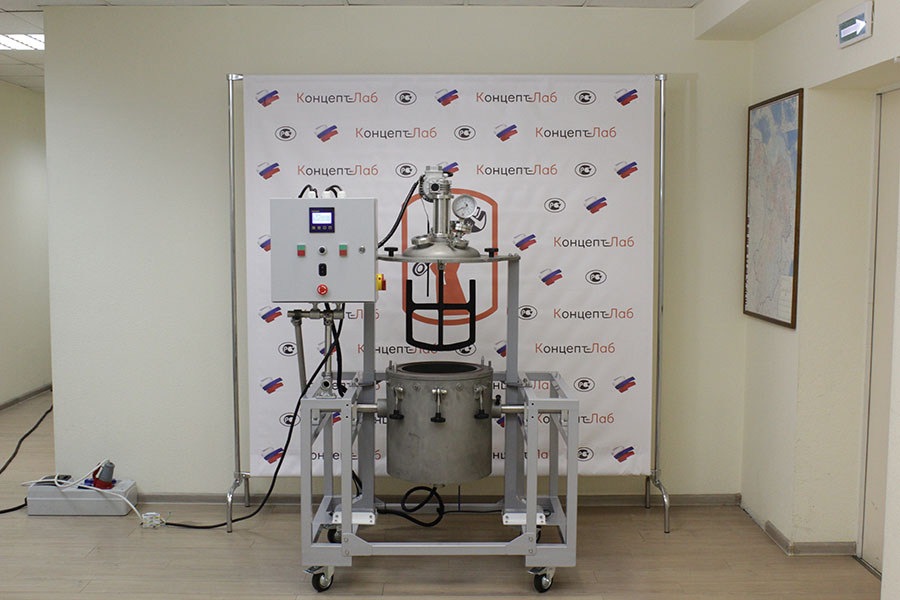

Реактор на мобильном стенде.
Контроль и управление температурным режимом и перемешиванием на выносном пульте управления с сенсорным графическим экраном.
Пассивированные сварные швы.

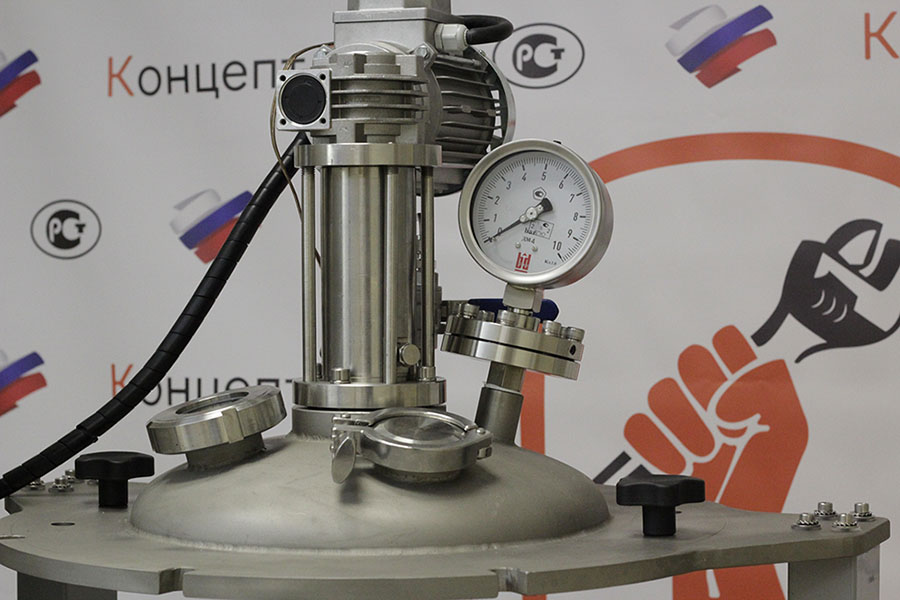

- Высокоточный поверенный манометр из нержавеющей стали, с разделительной мембраной которая защищает механизм манометра от агрессивных сред.

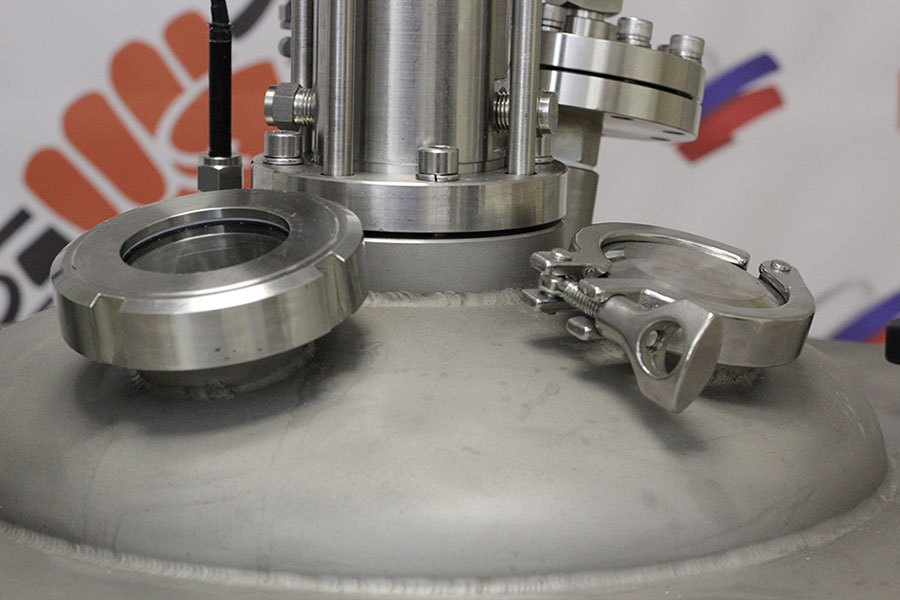

- Смотровое окно с высокопрочным стеклом через которое можно визуально контролировать процессы, происходящие внутри реакционной емкости.
- Загрузочный люк с быстроразъемным соединением tri clamp, через который происходит загрузка компонентов в реакционную емкость установлен на крышке реактора.

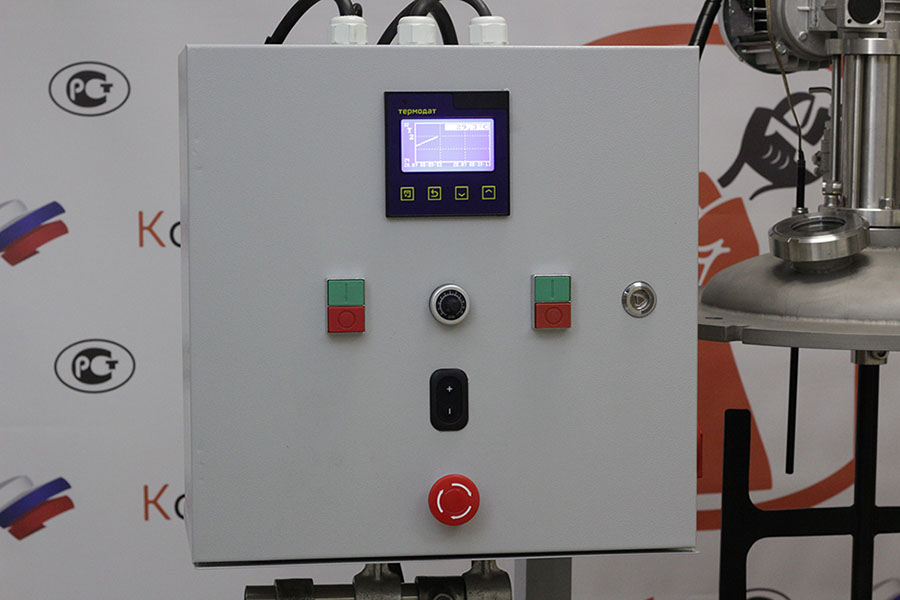

- Внешний пост управления с ПИД регулированием, задает и контролирует обороты мешалки, настраивает и поддерживает температурный режим внутри реактора, плавно управляет электрическим лифтом крышки реактора. Система аварийного оповещения и остановки всей системы в случае нештатной ситуации отвечает за безопасность персонала при проведении синтеза.

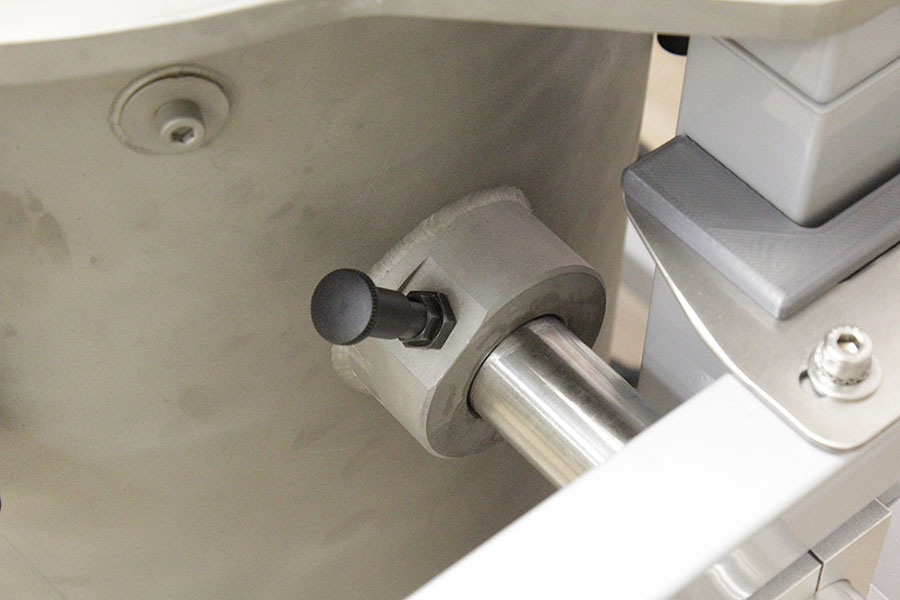

- Механизм опрокидывания реакционной емкости реактора с системой фиксации в двух положениях. Делает очистку и обслуживания комфортной и удобной.

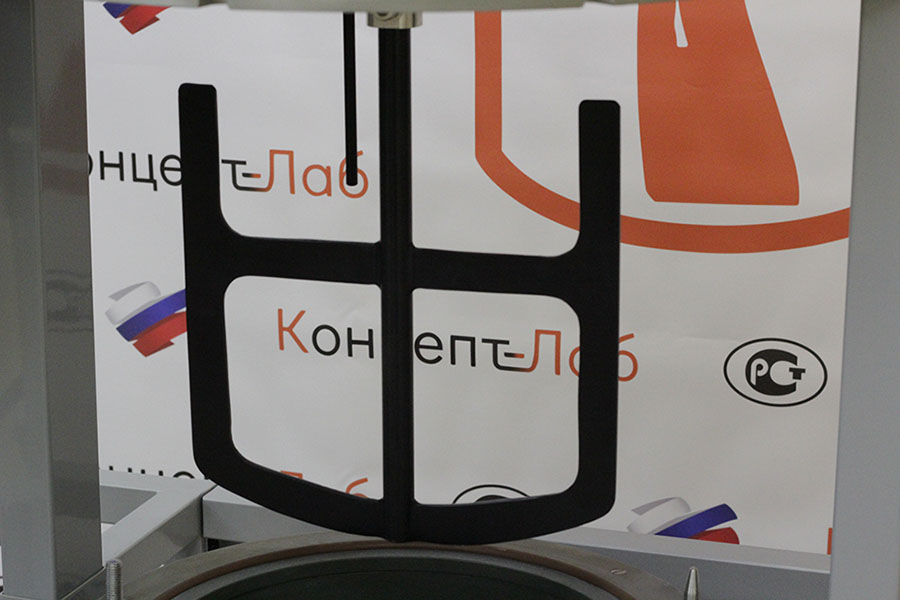

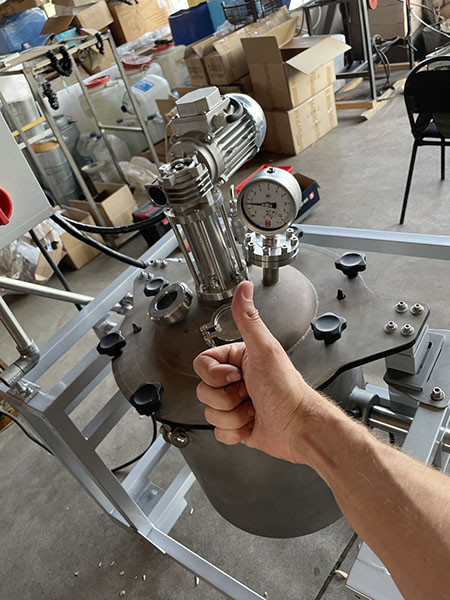

- Рамная мешалка с нанесенным фторполимерным покрытием равномерно смешивает компоненты внутри реактора. Вал мешалки закреплен в герметичном торцевом уплотнении, на верхней части которого установлен мотор-редуктор с системой плавного запуска и остановки.

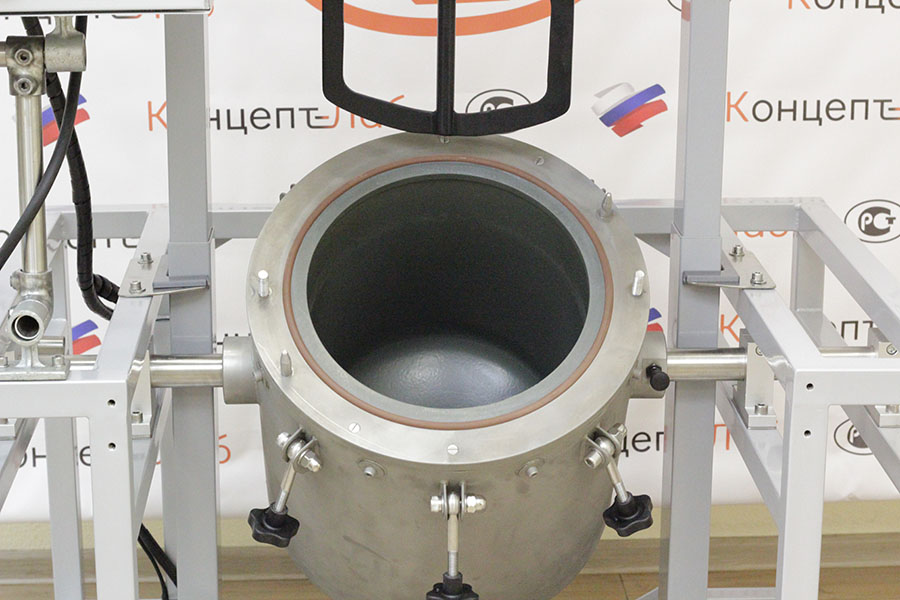

- Реакционная емкость с рабочим объемом в 35 литров, сделана из нержавеющей стали aisi 316ti, поверхность защищена покрытием устойчивым к агрессивным средам. Нагревается емкость надежной электрической спиралью с точностью контроля температуры до 0,5С. Внешняя часть реактора защищена теплоизолированным кожухом из нержавеющей стали, под которым размещено керамическое волокно. Этот контур предохраняет обслуживающий персонал от высоких температур и улучшает карту нагрева, система быстрее выходит на заданный режим. Дно емкости торосферическое, в нижней точке установлен съемный шаровой кран с ручным управлением, для слива продукта. Этот кран легко снимается для очистки, замены или технического обслуживания.

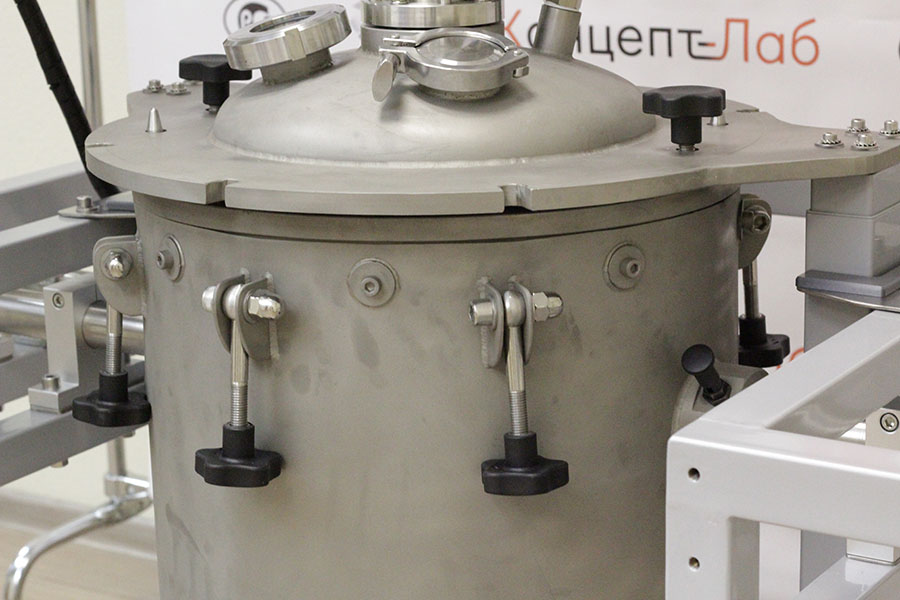

- Электрический лифт плавно поднимает и опускает крышку реактора вместе с расположенными на ней элементами. Это делает работу с реактором еще более комфортной. Крышка реактора выполнена в виде торосферы, что облегчает конструкцию, и делает ее более компактной. Крышка реактора стыкуется к фланцу рабочей емкости надежными откидными болтами, с системой быстрой фиксации.
- Реактор размещен на прочной, виброустойчивой, разборной стальной раме, с четырьмя колесами. Всю реакторную систему целиком можно легко перемещать по помещению, для этого достаточно только отключить ее от источника питания и снять колеса стопоров.
