В лаборатории крупного химического предприятия страны, которое находится в Троицком районе Москвы, потребовался компактный реактор, в котором будут разрабатывать новые пигментирующие составы.
Главными условиями от наших заказчиков были:
- простота и надежность конструкции,
- отсутствие мертвого объема в донном сливе,
- компактные размеры установки,
- надежность.
Назначение: для разработки пигментирующих составов, в комплекте с жидкостным, циркуляционным термостатом Huber kiss k6.
В этом проекте мы воплотили новинку, которую придумали и сделали в нашем конструкторском бюро - донный кран пробкового типа, рабочая часть которого изготовлена из упругого и инертного материала.
Конструкция получилась успешной, кран полностью герметичен, гарантирует отсутствие мертвого объема и, вдобавок, легко разбирается для мойки, чистки и технического обслуживания.

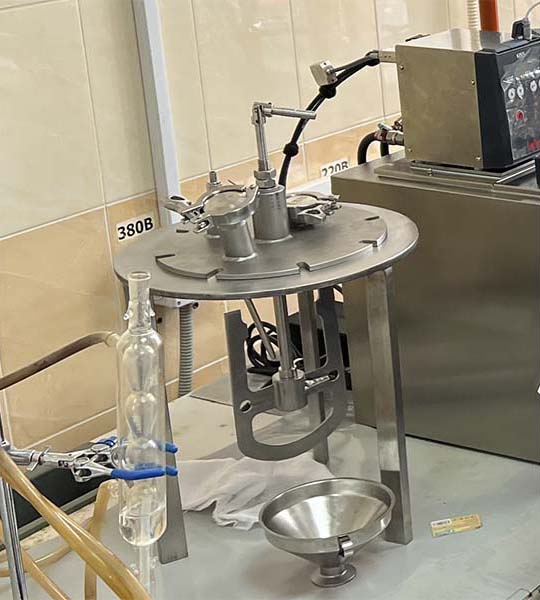

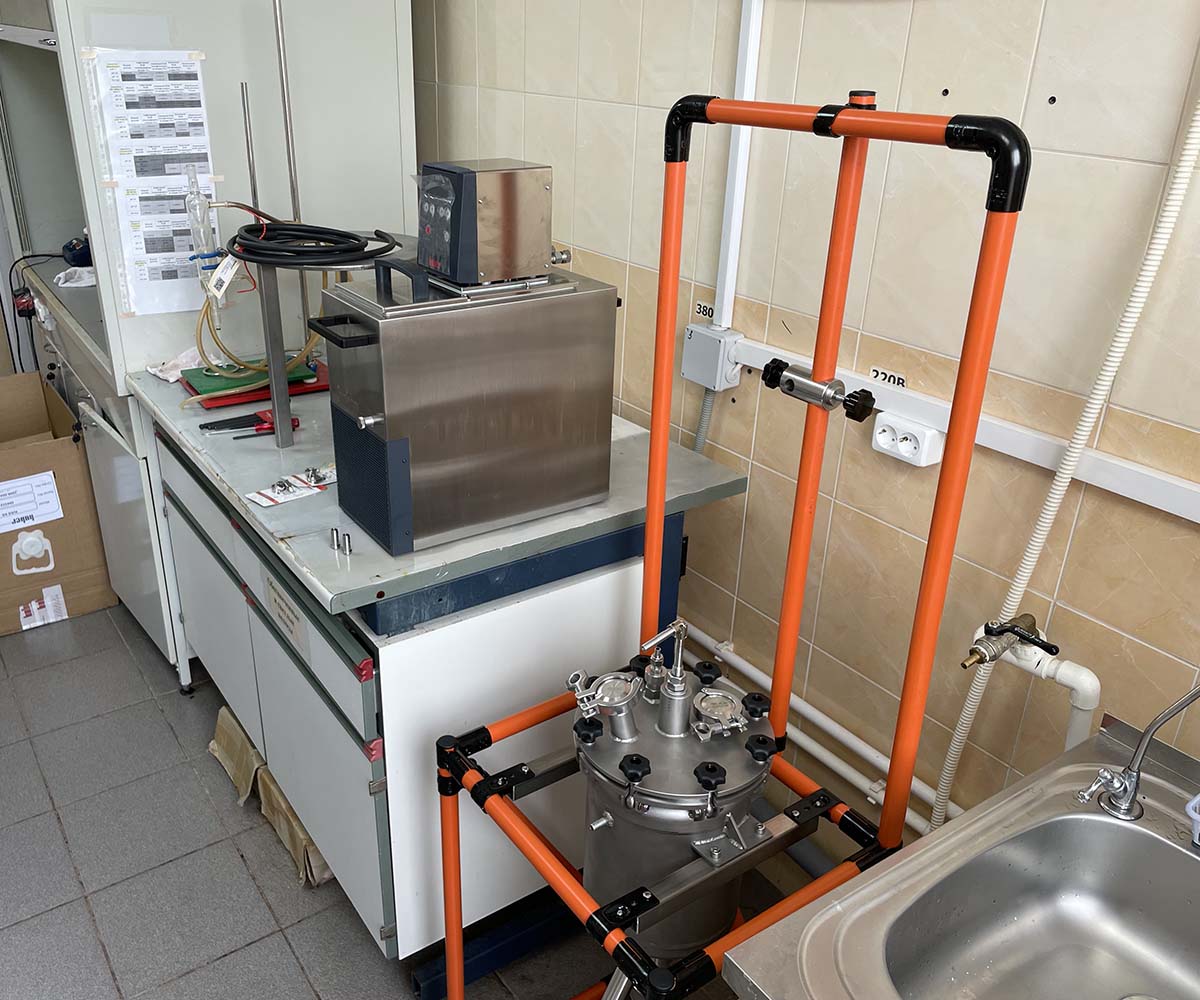

На крышке реактора есть
- порт для подключения насоса, который подает раствор в реакционную емкость,
- порт для стыковки воронки, через которую подается сыпучий реагент,
- термогильза для датчика, который контролирует температуру процесса.

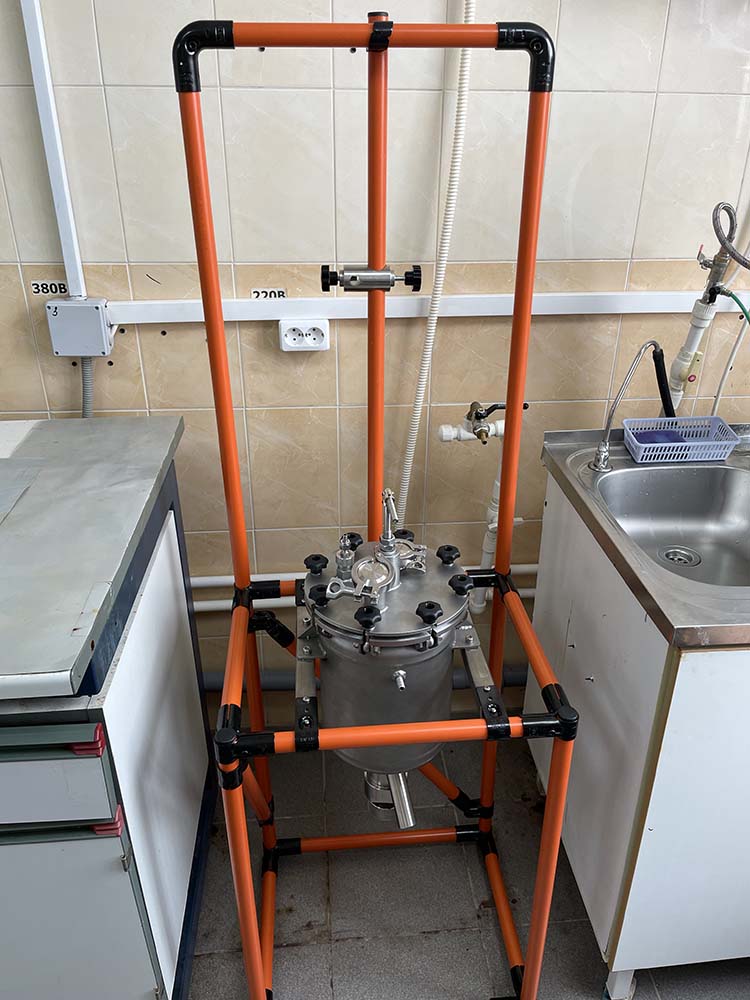

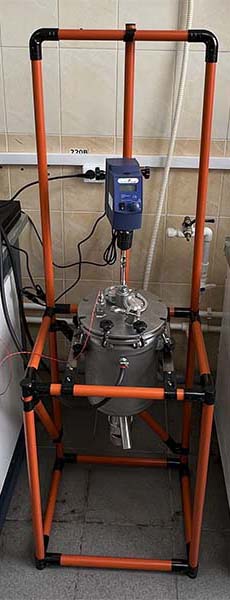

Реактор закреплен на легком, компактном, виброустойчивом стенде, который можно легко закрепить к полу.
Стенд с легкостью выдерживает вес в 140 килограмм, что с большим запасом гарантирует его надежность и долговечность.

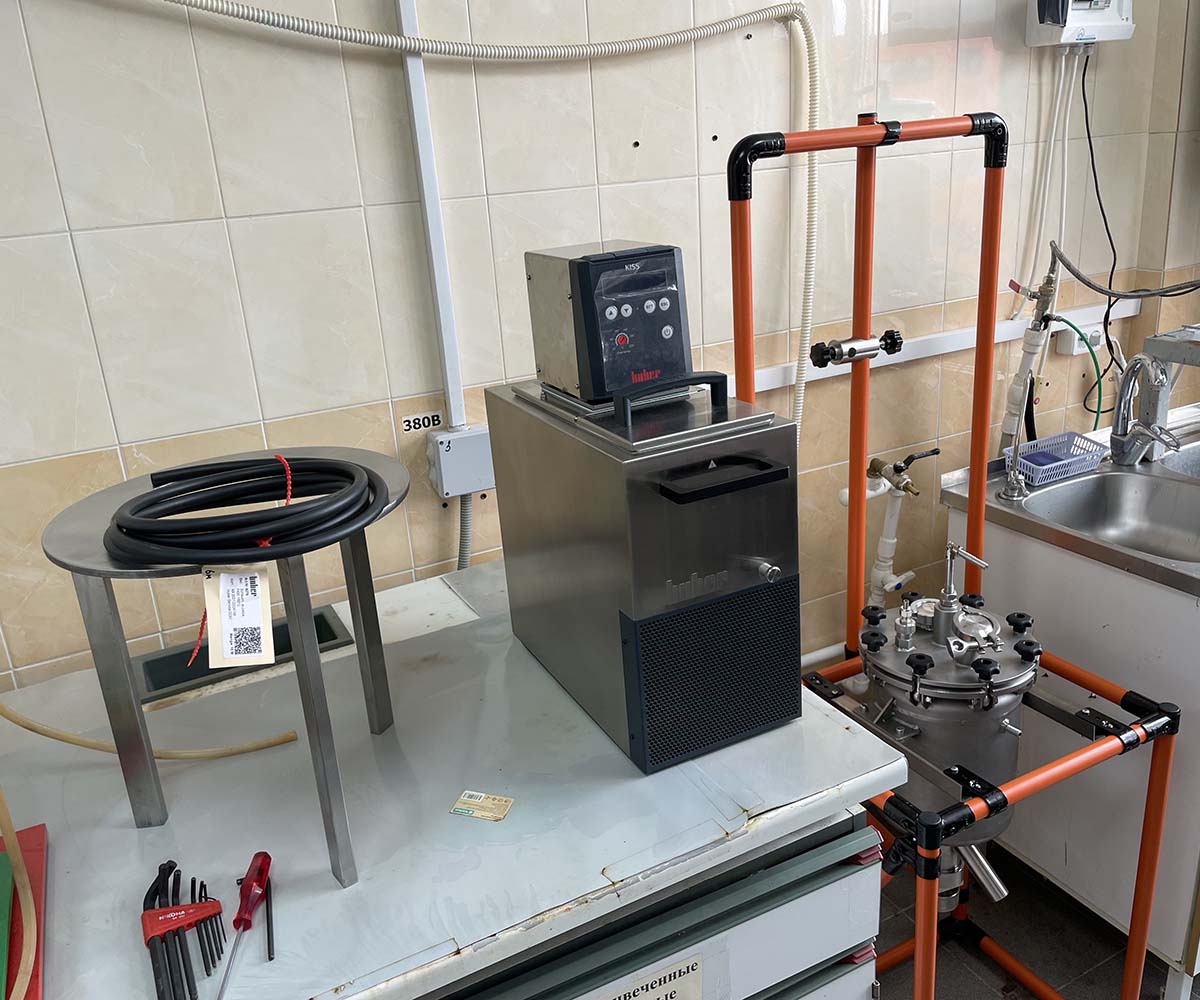

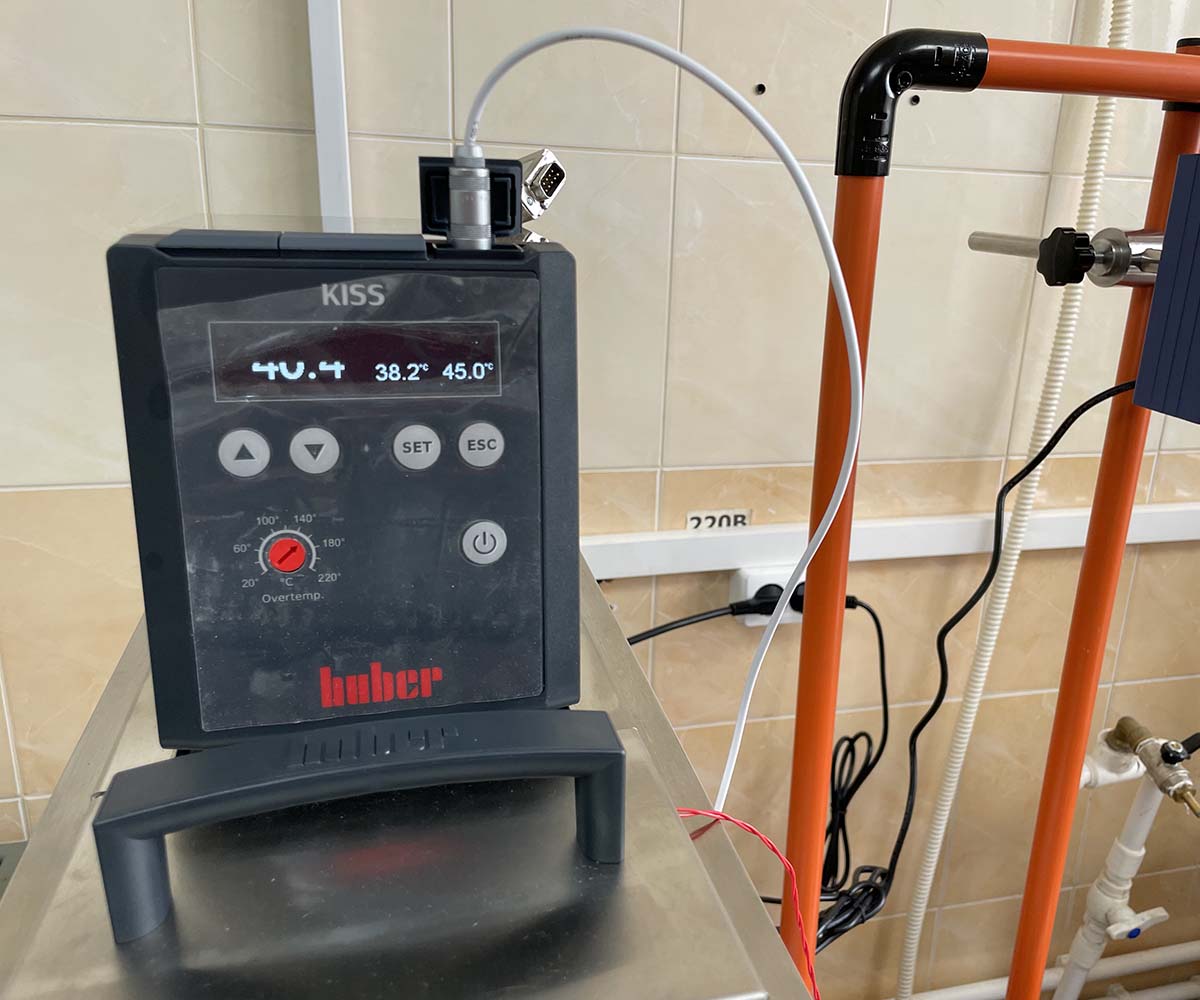

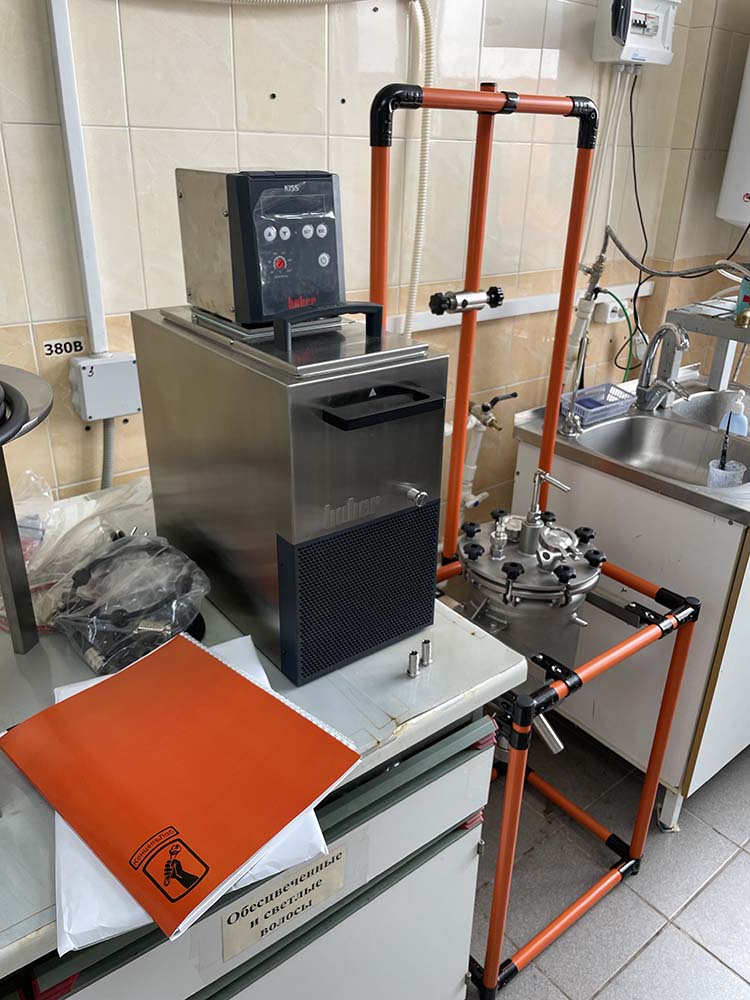

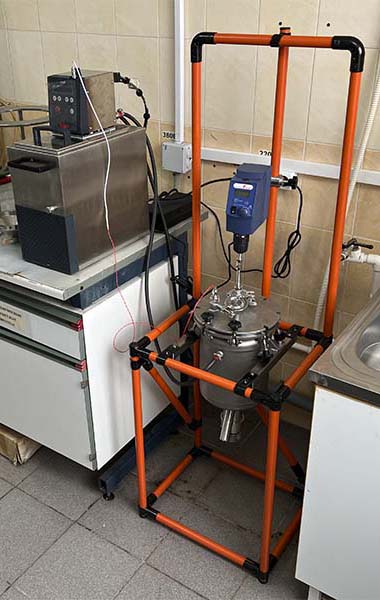

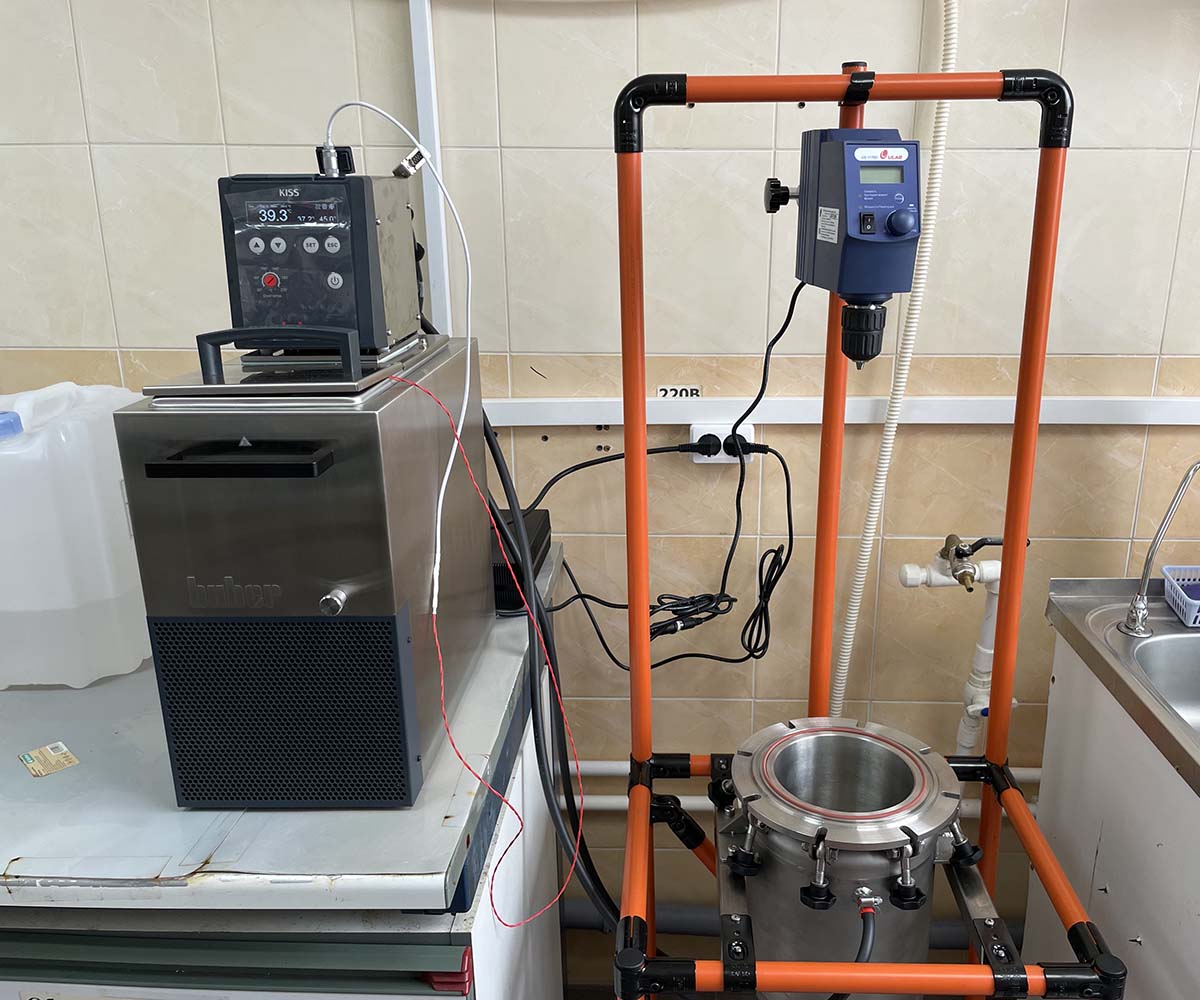

Для того чтобы нагреть и охладить емкость, реакторную систему мы укомплектовали высокоточным жидкостным термостатом немецкой компании Peter Huber модели KISS K6.
Для эффективного перемешивания содержимого емкости, установили тихоходную верхнеприводную мешалку, любезно предоставленную для проекта нашими надежными партнерами.
На разработку, производство, сборку и испытания специалистам НПК «Концепт-Лаб» потребовалось всего 45 рабочих дней.
Характеристики реактора и термостата в разделе реакторы - подробнее.
