Реактор из нержавеющей УРАН-2 представляет собой чашу объёмом 2 литра, выдерживающую давление в 2 атмосферы и максимальную температуру до +200 °C.
Нагрев чаши обеспечивается жидкостной рубашкой, в которой циркулирует теплоноситель.
Благодаря торцевому уплотнению вала мешалки, используемому из-за относительно небольшого давления, стоимость реактора значительно снижается.
Мешалка работает в диапазоне скоростей от 400 до 1600 оборотов в минуту и подключается к сети 220 В.

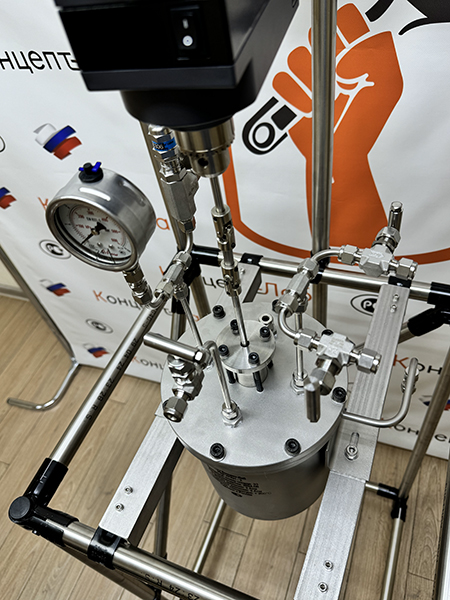

Обвязка реактора включает в себя множество различных узлов и фитингов:

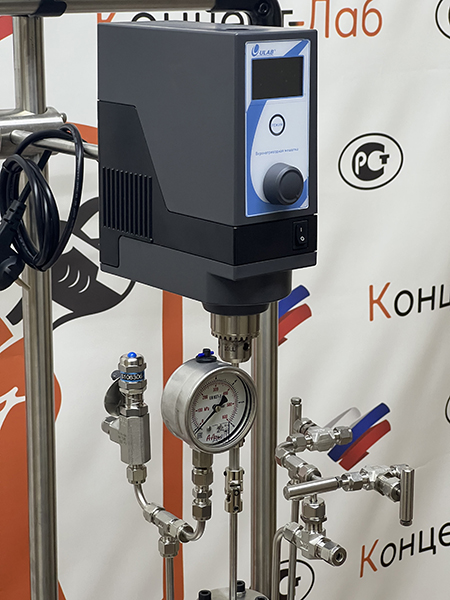

- над крышкой реактора установлена верхнеприводная мешалка,

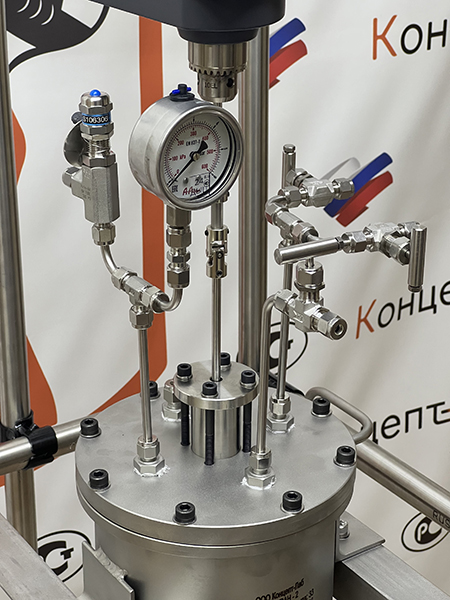

- на самой крышке размещен клапан сброса избыточного давления для обеспечения безопасности использования реактора,

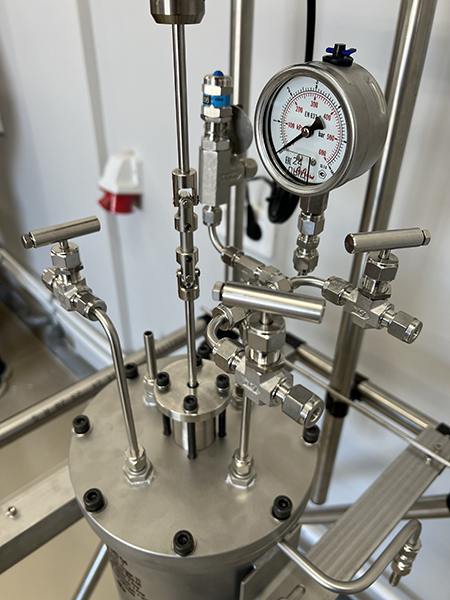

- также присутствуют манометр для измерения давления внутри реактора,
- термопара для контроля температуры продукта,
- подача и ввод продукта и инертных газов осуществляются через игольчатые краны на крышке реактора,

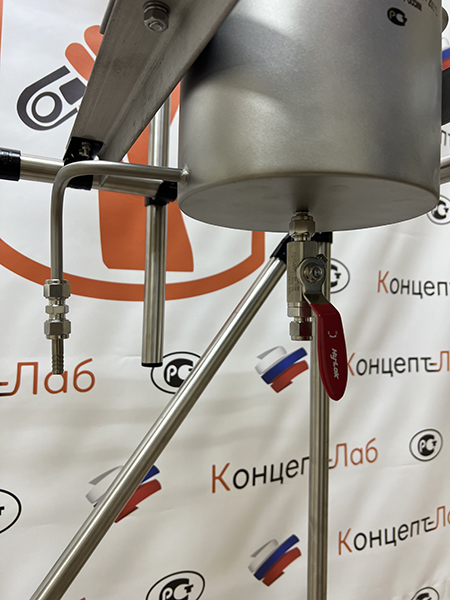

- вывод продукта производится через донный шаровой кран со встроенным фильтром.
По запросу заказчика, к реактору были добавлены:
- погружной диспергатор для измельчения продуктов твердой фракции,
- фторопластовый стакан, защищающий от коррозии внутренней поверхности реактора при работе с агрессивными средами, такими как соляная, серная и азотная кислоты,
- также в комплект вошли химически стойкий вакуумный насос,
- внешний цифровой датчик для измерения pH в растворе реагирующих веществ.

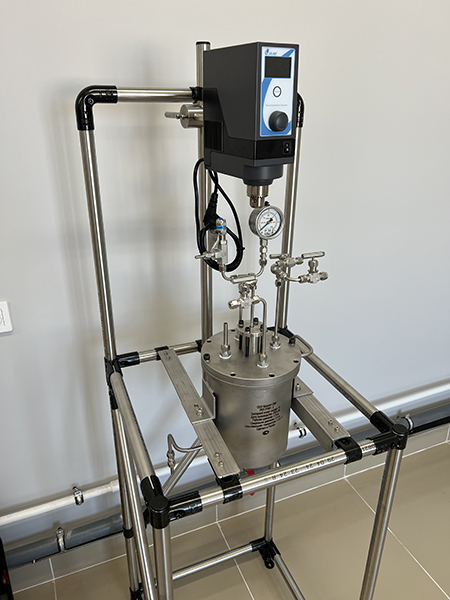

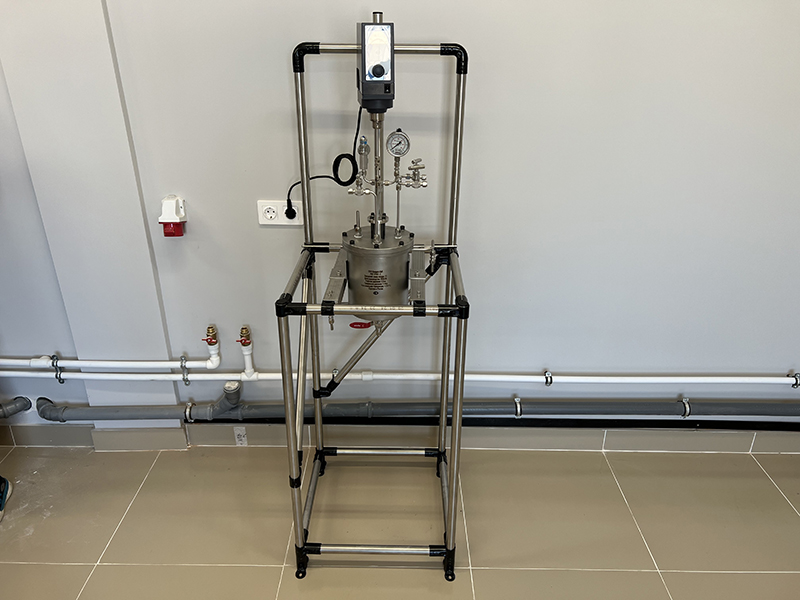

Реактор, его обвязка и мешалка размещены на виброустойчивом стенде нашего производства, сделанном из нержавеющей стали.
Особенности реактора РКЛ УРАН-2
- Емкость вертикальная, крышка плоская, уплотнение крышки кольцевое изготовлено из PTFE.
- Метод запирания крышки – прижимные болты.
- Рабочий объем емкости 2 л, рабочая температура до +200 °С, рабочее давление 2 Атм.
- С продуктом контактирует нержавеющая сталь AISI 904 L с повышенной коррозийной устойчивостью, внешние части выполнены из нержавеющей стали AISI 316 L.
- Для дополнительной защиты внутренних частей реактора изготовлен стакан-вкладыш из PTFE.
- Нагрев и охлаждение емкости осуществляется через жидкостную рубашку, перемешивание раствора при помощи верхнеприводной мешалки.
- Диапазон скорости от 400 до 1600 об/мин.
- Донный шаровой кран оборудован фильтром для продуктов реакции.
- Для измерения параметров внутри реактора используется термопара с термогильзой, а также манометр.
- Безопасность работы обеспечивает предохранительный клапан.
- Все узлы и дополнительное оборудование размещается на виброустойчивом стенде из нержавеющей стали.
Основные характеристики реактора РКЛ УРАН-2
| Рабочий объём емкости | 2 л | |
| Рабочая температура | От +20 до +200 °С | |
| Рабочее давление | До 2 Атм. | |
| Материал, контактирующий с продуктом | Нержавеющая сталь AISI 904 L | |
| Материал внешних частей реактора | Нержавеющая сталь AISI 316 L | |
| Тип ёмкости | Вертикальная, цилиндрическая | |
| Тип крышки | Плоская, герметичное исполнение | |
| Метод запирания | Прижимные болты | |
| Тип уплотнения | Кольцевое, PTFE | |
| Метод нагрева/охлаждения | Жидкостная рубашка | |
| Метод перемешивания | Верхнеприводная мешалка | |
| Загрузка продукта | Игольчатые краны | |
| Выгрузка продукта | Донный шаровой кран с фильтром, ручной | |
| КИП | Термопара с термогильзой, манометр | |
| Группа безопасности | Предохранительный клапан | |
| Способ размещения | Стенд напольный, виброустойчивый | |
| Дополнительное оборудование | Диспергатор погружной, вакуумный насос, датчик pH | |
| Скорость вращения верхнеприводной мешалки | От 400 до 1600 об/мин | |
| Перемешивающий элемент | 3-х лопастной с наклонными лопастями | |
