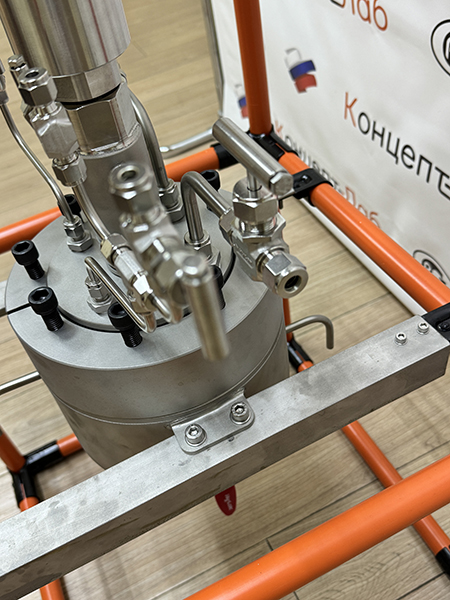

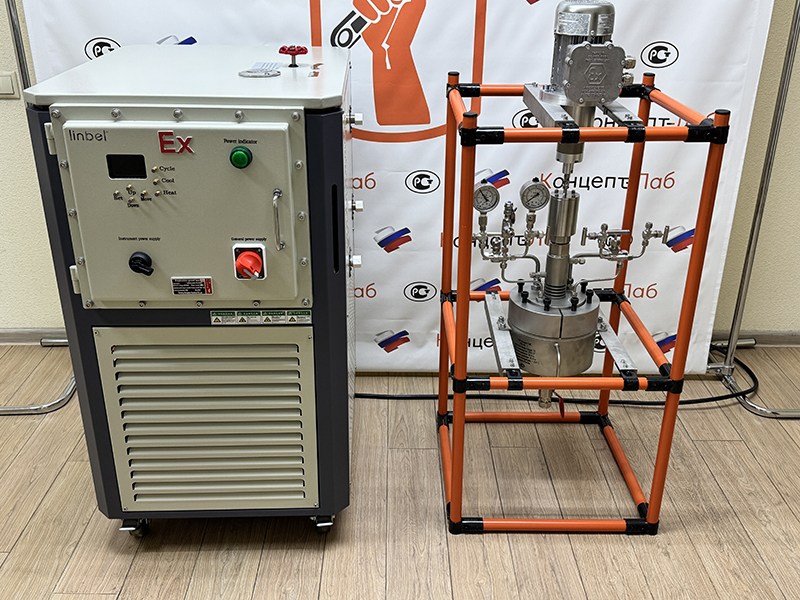

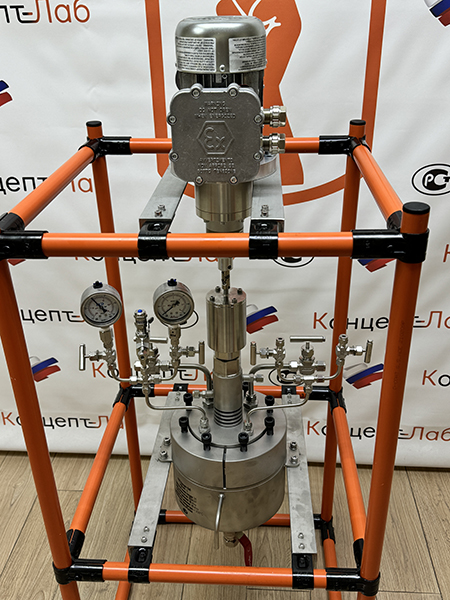

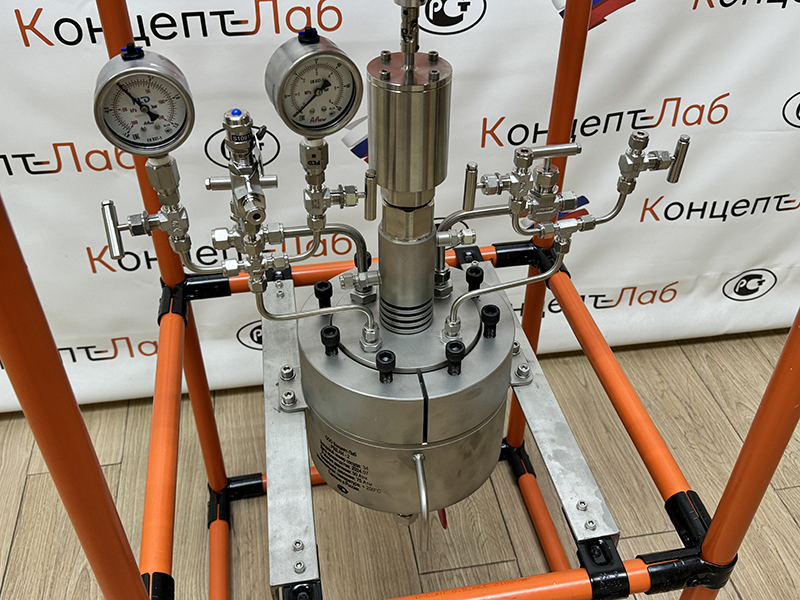

Реактор высокого давления из нержавеющей стали AISI 316L отправился к нашим заказчикам в Тульскую область.
На первый взгляд данный реактор может показаться стандартным изделием. Увидев данную реакторную систему и поработав с ней, мнение моментально изменится в противоположную сторону.

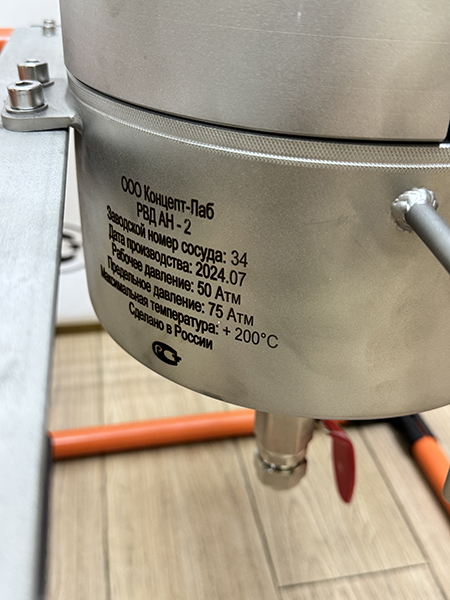

АН-2 произведен для работы под немаленьким избыточным давлением – 50 Атм. С целью обеспечения максимальной безопасности, предельное давление данного реактора увеличено до 75 Атм.

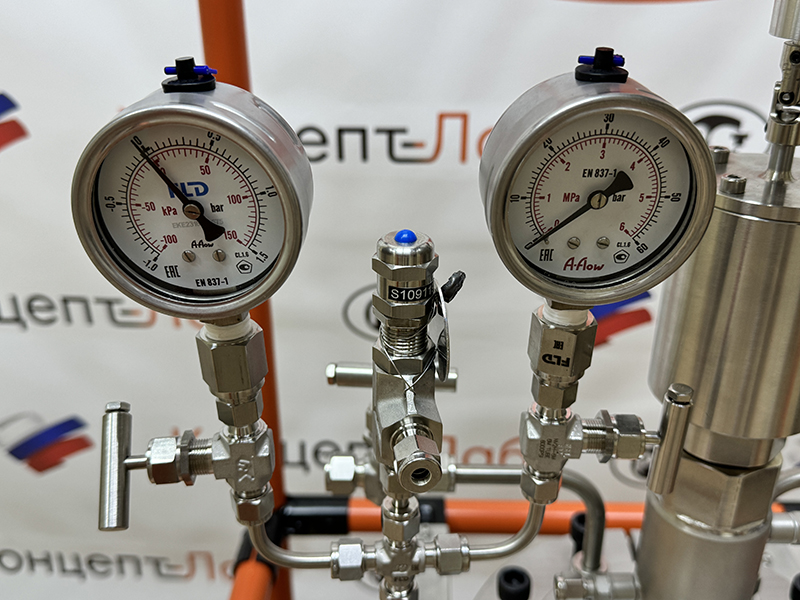

В связи с необходимостью не только в избыточном, но и отрицательном давлении, в обвязку реактора входит, как манометр, так и вакуумметр.
Основным критерием заказчика являлась необходимость во взрывозащите системы, что нашей команде удалось воплотить с успехом, подойдя внимательно к поставленной задаче при создании и подборе каждой составляющей.
Расположение реактора было запланировано в вытяжном шкафу с довольно ограниченной вместимостью. Этот пункт добавил некоторых хлопот в осуществлении перемешивания продукта внутри сосуда, так как требуемые для работы обороты были довольно внушительными – 2000 об/мин в дополнение к обеспечению взрывозащиты.

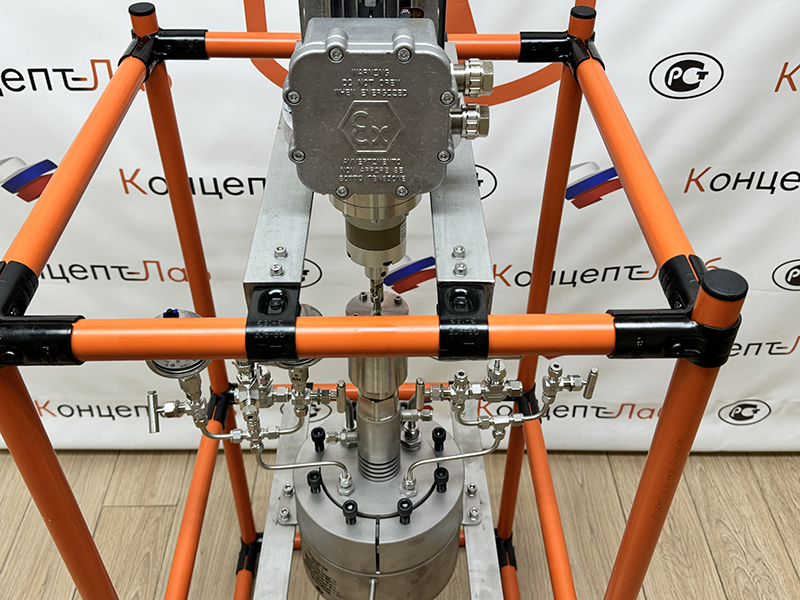

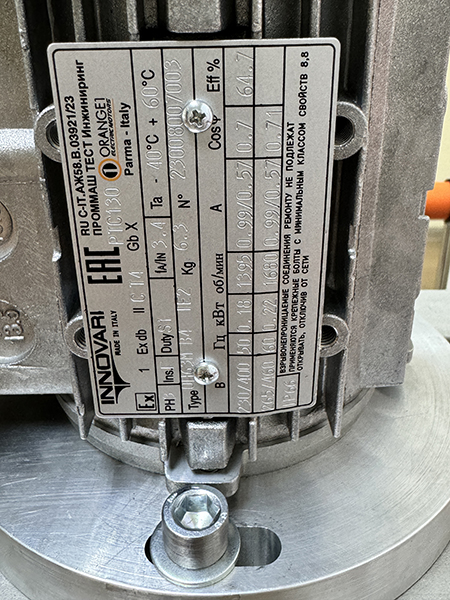

Команда «Концепт - Лаб» справилась с поставленной задачей благодаря подбору электродвигателя с крутящим моментом в 1400 об/мин, добавив к нему планетарный редуктор и частотный преобразователь, что позволило увеличить количество оборотов мешалки в три раза.
Таким образом, нам удалось увеличить поддержание необходимых оборотов в ёмкости, а также не занять много места над крышкой реактора.
Установив в сосуд стакан-вставку из политетрафторэтилена, мы обезопасили чашу от возможных химических повреждений и появления коррозий, работая с химически опасными элементами.
Отличающимся от других данный реактор делает не только его функционал, но и его форма.
Ёмкость реактора была увеличена в диаметре.
Таким образом, высота реакторной системы также стала не намного, но меньше.

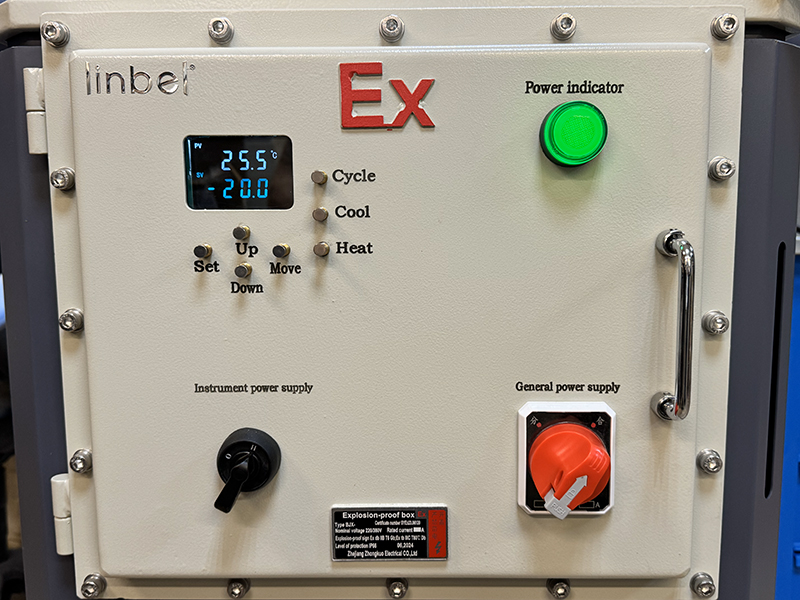

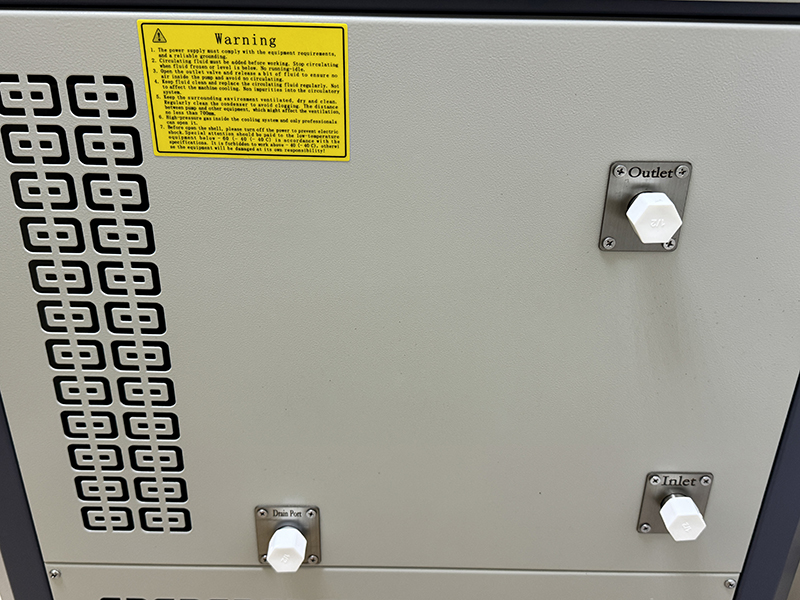

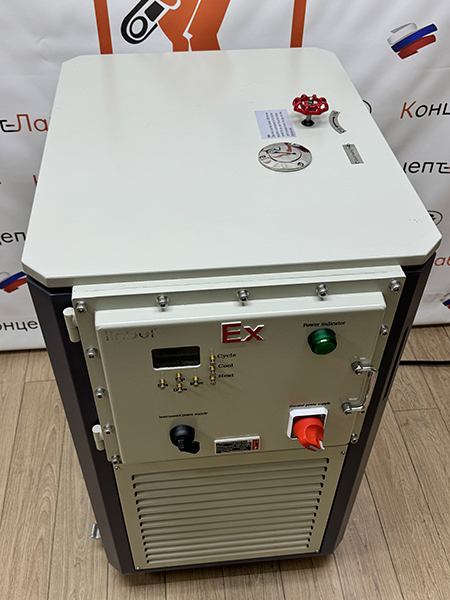

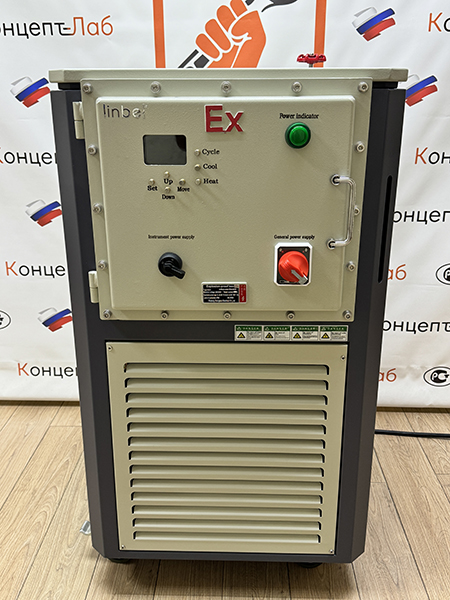

Добиться необходимого температурного режима, а в данном случае он от -20°С до +200°С, возможно при помощи термостата, индивидуально подобранного надежным китайским производителем под поставленную задачу.
Основные характеристики реактора РКЛ УРАН-2
| Объём реактора | 2 л | |
| Рабочая температура | -20°С до +200°С | |
| Рабочее давление | - 0,1 до 50 Атм. | |
| Перемешивание | верхнее | |
| Скорость вращения мешалки | 50 – 2000 об/мин | |
| Перемешивающие элементы | рамный, пропеллерный, спиральный двухзаходный | |
| Уплотнение вала мешалки | магнитная муфта | |

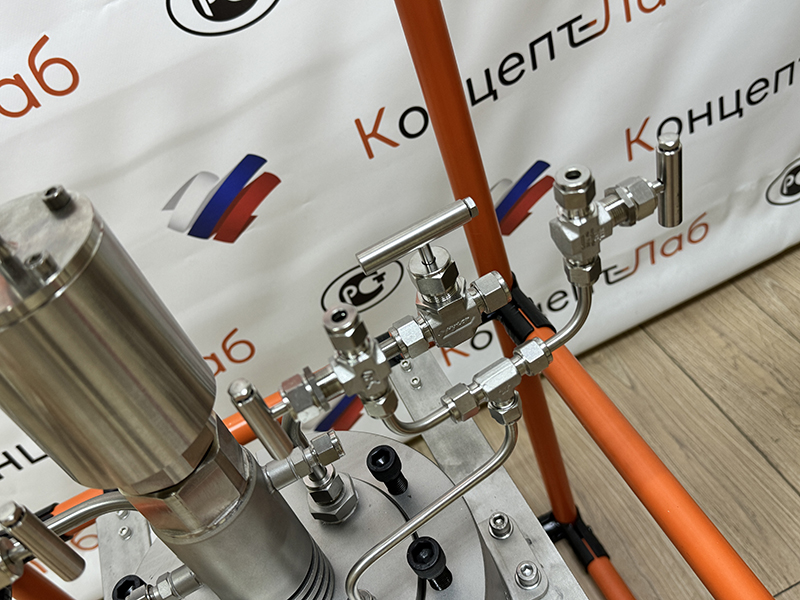

| Обвязка крышки |
|
|
| Внутренний стакан для работы с агрессивными веществами из фторопласта |
||
| Байпас | ||
| Жидкостной термостат | ||
| Шкаф управления | ||
| Размещение реактора | настольный виброустойчивый стенд | |
