Принцип работы пропеллерной мешалки основан на конвертации вращательного движения вала от двигателя в циркуляционное движение жидкости.
Пропеллерные мешалки – это устройства, которые находят широкое применение в различных отраслях промышленности для перемешивания жидкостей, суспензий и эмульсий.
Их изобретение тесно связано с развитием мореплавания, ведь первые прототипы пропеллеров были созданы для обеспечения движения кораблей.
С тех пор принципы действия пропеллеров нашли свое приложение и в стационарном оборудовании.
Развитие индустриальной химии, биотехнологии и пищевой индустрии потребовало создание эффективных и доступных методик перемешивания компонентов.
В результате инженеры адаптировали дизайн морских пропеллеров к нуждам производства, что повлекло за собой появление пропеллерных мешалок.
Конструктивные особенности и принципы работы пропеллерных мешалок
Пропеллерная мешалка представляет собой устройство, состоящее из двигателя, вала и одного или нескольких лопастных колес – пропеллеров.
Лопасти имеют определенный угол атаки, который позволяет им выталкивать жидкость за счет создаваемого давления.
Моделируются также форма, размер и количество лопастей для достижения оптимальной скорости циркуляции без образования “мертвых зон”, где перемешивание будет минимальным.
Скорость вращения лопастей можно регулировать, что позволяет адаптировать процесс под конкретные требования.
Области применения мешалок пропеллерного типа
- Промышленность использует пропеллерные мешалки повсеместно. Они незаменимы при производстве пищевых продуктов – например, при смешивании компонентов для соусов или напитков.
- В фармацевтической отрасли они помогают поддерживать однородность смесей при изготовлении лекарственных растворов.
- Химическая индустрия использует данные устройства для подготовки реакционных смесей, где требуется точное дозирование компонентов и равномерное распределение температуры по объему реактора.
- Крупномасштабное сельское хозяйство также использует эту технику для перемешивания жидких удобрений перед подачей на поле.
Реактор с пропеллерной мешалкой
В современной химической и биотехнологической промышленности активно используются химические реакторы с различными типами мешалок для проведения химических реакций и биопроцессов.
Один из таких типов — это реактор с пропеллерной мешалкой. Данное устройство широко применяется благодаря своей эффективности и универсальности.
Назначение реактора с пропеллерной мешалкой
Реактор с пропеллерной мешалкой предназначен для осуществления процессов перемешивания жидких веществ, растворов или суспензий.
Это обеспечивает равномерное распределение компонентов, тепла, а также оптимальные условия для химических и физических процессов.

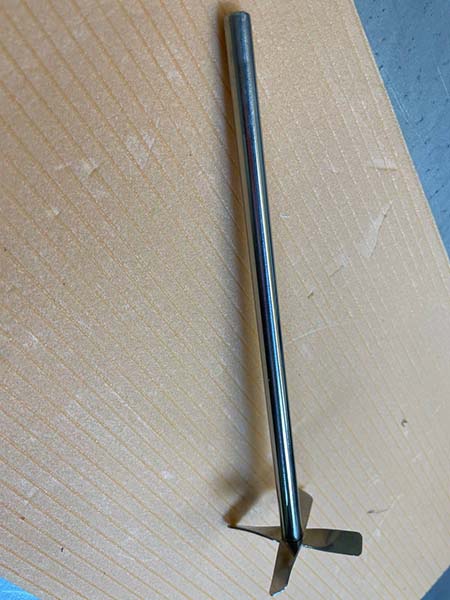

Реактор высокого давления АН-1 - Челябинск
Основное его использование находится в областях, где необходимо поддержание однородных параметров среды на протяжении всего процесса, например в фармацевтике, пищевом производстве и при очистке сточных вод.
Особенности конструкции
Основными элементами реактора являются корпус, система мешалок и двигатель.
Пропеллерная мешалка обычно расположена вертикально и состоит из одного или нескольких лопастных элементов — “пропеллеров”.
Приводится она в действие электрическим двигателем, который может быть как встроенным, так и внешним.
Конструкция мешалок может быть разнообразной: от классических трехлопастных до более сложных конфигураций.
В зависимости от задачи используются различные материалы: от нержавеющей стали до специализированных сплавов и пластиков.
Принцип работы
Принцип работы реактора достаточно прост: при помощи двигателя лопасти пропеллера быстро вращаются, создавая турбулентные потоки жидкости или суспензии в корпусе реактора.
Получаемая циркуляция обеспечивает равномерное перемешивание компонентов без “мертвых зон”, где возможна стагнация материала.
Частоту вращения можно контролировать для оптимального сочетания интенсивности перемешивания и минимального механического повреждения чувствительных материалов.

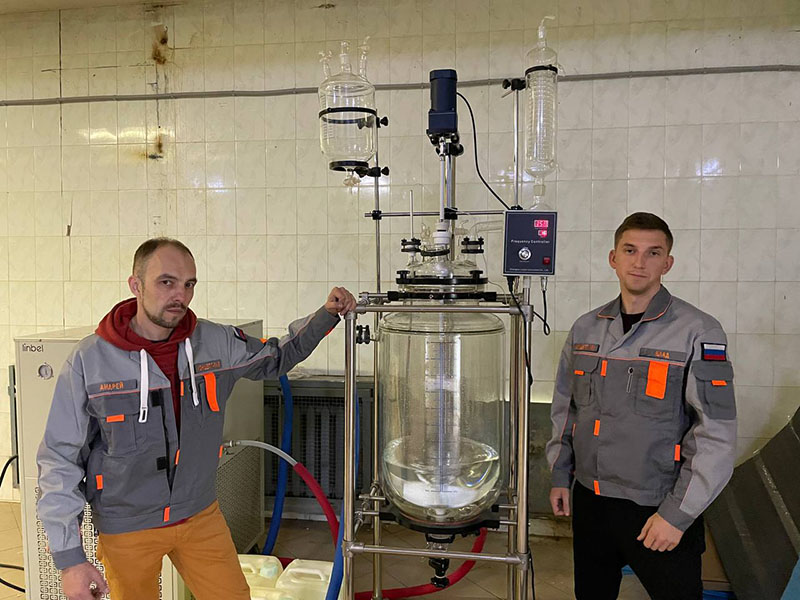

Пилотная установка: стекло 100л - Тамбов
Преимущества
- Универсальность. Благодаря возможностям изменения скорости вращения и подбора конфигурации лопастей, реактор подходит для работы с самыми разными типами жидких сред – от легко текущих до высоковязких.
- Эффективность. Создаваемые турбулентные потоки способствуют высокому уровню массо- и теплообмена. Это значительно ускоряет процессы диспергирования, эмульгирования или гомогенизации компонентов.
- Простота эксплуатации. Конструкция таких реакторов довольно простая, что делает работу с ними удобной как при запуске процесса, так и при его завершении. Простота доступа к частям устройства также обеспечивает легкость очистки и технического обслуживания.
- Контроль за процессом. Большинство модификаций таких реакторов позволяет осуществлять точный контроль за параметрами процесса (температурой, скоростью перемешивания). Это особенно ценно при проведении сложных или чувствительных химических процессов.
- Масштабирование. Разработанный на базе лабораторного образца процесс может быть достаточно легко переведён на более крупный объём благодаря сохранению ключевых характеристик перемешивания.
Преимущества и недостатки использования пропеллерных мешалок в различных отраслях
Среди явных плюсов использования этих устройств стоит выделить:
- Простота конструкции обеспечивает легкость эксплуатации и обслуживания.
- Высокая эффективность перемешивания.
- Возможность работы со значительными объемами жидкости.
- Модификация формы и размера лопастей позволяет адаптировать устройство под специфические задачи.
- Энергоэффективность по сравнению с некоторыми другими типами механических мешалок.
Недостатки также имеются:
- Создание кавитации при неправильной работе или конструкции может повредить как само устройство, так и контейнер для перемешивания.
- При работе с высокой скоростью может вызывать эрозию материала емкости или коррозию из-за интенсивного контакта с химически активными средами.
- Не всегда подходит для работы с растворами высокой вязкости или содержанием крупных частиц.
Универсальность использования данного типа оборудования делает его необходимым инструментом на предприятиях химической, пищевой индустрии и других отраслях. Непременно следует учитывать как достоинства, так и потенциальные ограничения данного типа оборудования при его выборе для конкретной производственной задачи.
